浅析磁翻板液位计设计安装结构图及维护：
金湖铭宇自控设备有限公司是一家专业从事磁翻板液位计设计与生产的厂家，公司生产的磁翻板液位计z显著点是液体介质与指示器*隔离，所以在任何情况下都非常安全、可靠、耐用。如果根据现场测量的需要在磁翻板液位计配上下开关量信号输出，可实现远传液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁，配上静压式液位变送器或干簧-电阻式液位变送器，可将液位、界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。
磁翻板液位计非常适用于腐蚀性介质且工作温度又较高场合的液位测量，结构可靠，后期的维护工作量低，使用寿命长。是测量硫酸、盐酸、硝酸，各种强碱等强腐蚀性介质液位测量的选择。我们可以根据客户的实际的测量要求为客户量身定制，公司在设计与售后有专业的队伍予以保证，各种型号与材质的产品可以应用于温度和压力要求不同的测量现场。
用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号 ，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。
本文针对于UHZ磁翻板液位计产品的原理、材质及安装结构图，向各位作一个简单的介绍。
一、磁翻板液位计原理概述：
磁翻版液位计主要是根据磁耦合作用原理和浮力原理来实现液位或界位的检测，在非磁性腔体内，装有一个磁性浮子，该浮子始终悬浮于液面或界面上，浮子的位置随储罐液位的变化而同步改变。腔体外连着一个指示器，该指示器为一真空密封玻璃管，内装有磁飞标或磁翻板指示器，与腔体内的浮子通过磁耦合作用相互吸引并同步变化，指示出腔体内浮子的相应位置，即液面或界面的高度，从而实现液位或界位的同步指示。
二、磁翻板液位计外壳及衬里材质的选择区别：
不锈钢内衬防腐型磁翻板液位计采用不锈钢本体内衬聚丙烯（PP）和聚四氟乙烯（PTFE）工艺，有很高的结构强度和耐腐蚀性，可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。侧装式内衬防腐磁翻板液位计有不锈钢主体内衬聚四氟乙烯（PTFE）和不锈钢内衬聚丙烯（PP）两种，适合腐蚀性介质的测量。
侧装式内衬型磁翻板液位计（PTFE）适用于腐蚀性介质且工作温度又较高场合的液位测量，采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺，结构可靠，使用寿命长。是氟酸等强腐蚀性介质液位测量的选择。
侧装式内衬型磁翻板液位计（PP）适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR *的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好，温度及压力较低时选用此产品性价比较高。
| 类型 | 型号 | 适用范围及用途 |
| 普通型 | UHZ -P | 普通型浮子液位计是一种就地显示仪表，广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。 |
| 防腐型 | UHZ- F | 别适合于具有腐蚀性、毒性的液位测量指示（工作压力≤1.6MPa；测量范围≤2m）。 |
| 伴热型 | UHZ- R | 适用于测量粘度比较大，温度比较高或比较低的液体介质（该仪表需要使用伴热装置）。 |
| 高温型 | UHZ- T | 适用于容器压力小于10Mpa、温度在200℃～450℃之间的液体介质的液位连续测量。 |
| 高压型 | UHZ- Y | 适用于温度为200℃以下、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。 |
| 高温高压型 | UHZ- H | 适用于温度高于200℃、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。 |
| 防爆型 | UHZ -B | 适用于在易燃易爆环境里、需要电信号远程传输的情况，该仪表带4mA～20mA电流信号或上下限报警设定的液位变送器等电子装置。 |
| 装型 | UHZ -D | 适用于各种地下流动介质储罐，可在地面上显示液位。不适合于强烈振动和强磁的工作场合（工作压力≤1.6MPa；测量范围≤2m）。 |
三、磁翻板液位计点：
1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位控制。
3、配变送器可实现液位远距报指示，检测与控制。

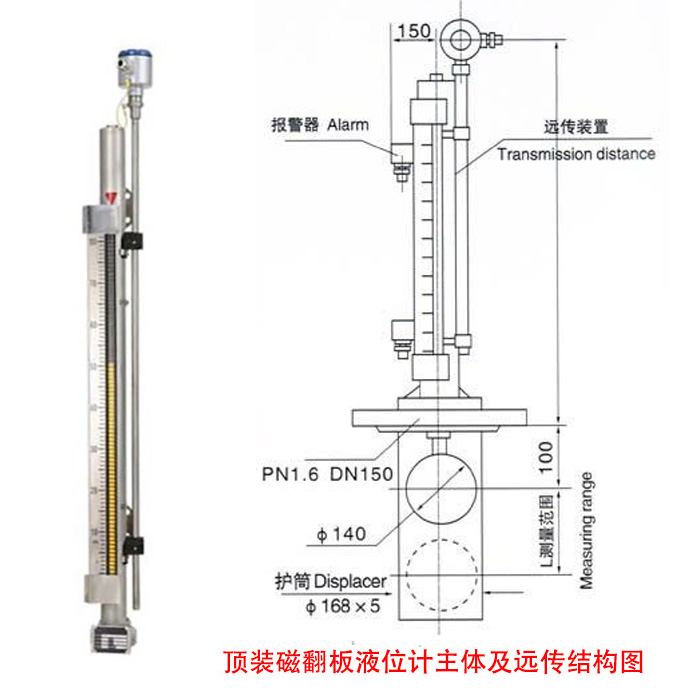

四、磁翻板液位计结构图
五、磁翻板液位计安装图、要求及维护
1、液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。
3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
六、磁翻板液位计基本技术参数：
1、量程范围：250mm以上；
2、介质密度：≥0.4g/cm3；
3、介质粘度： ≤0.02Pa.S；
4、工作温度：PP-40~80℃，PTFE-40~150℃；
5、压力等级：≤32MPa；
6、测量精度：L=500~1000mm≤1.5%FS，L＞1000mm≤1.0%FS；
7、安装方式：侧装式、装式；
8、防护等级：IP65；
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、传输方式：4～20mA 或 开关量 ；
11、接液材质：PP、PTFE；
12、浮子材质：316L、PVC/UPVC/CPVC/PTFE/钛等。
