手动压力表校验器详细资料:

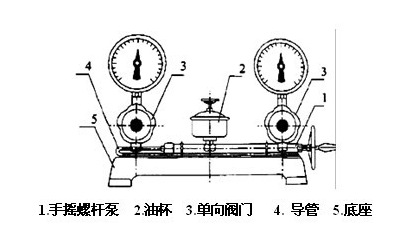

MY-YJY-600A手动压力表校验器是实验室、工厂、大专院校理想的高档工具表,并可作为中高等精度压力测试的标准表对一般压力表、精密压力表、压力变送器进行检定和校准。 手动压力表校验器为手动液压源,它结构简单、可靠性高、操作维护方便、密封性能好不易泄漏。压力调节范围大,升降压平稳。由于它的结构为开放、透明式,因此,用户在维护、保养时为方便。 一.手动压力表校验器用途 手动压力表校验器是在检验一般压力表时起造压作用的装置,通常分两种类型,其中一种其检验压力可达6Mpa,检验真空度可达-80KPa; 另一种检验压力可达60Mpa。 二.手动压力表校验器基本结构与工作原理 校验器系由手摇泵油杯和两个控制阀门组成,彼此用导管相连,都固定在底座上。阀上装有两端锁母M20×1.5,用以连接标准压力表和被校验的压力表。校验器净重约12公斤。 开启(或关闭)油杯阀门。旋转手轮使活塞移动,所产生之压力(或负压)随即传至两个压力表(真空表),根据精密压力表的指示值对被校验压力表进行校验。 三.手动压力表校验器技术数据 校验压力 | 0~6Mpa | 0~60Mpa | 校验真空 | -0.088~0 Mpa | ----- | 接头尺寸 | M20×1.5(M14×1.5) | M20×1.5(M14×1.5) | 传压介质 | 变压器油20℃时运动粘度9×10-6~12×10-6m2/s酸值不大于0.05毫克KOH/克 |
四.手动压力表校验器验收与保管 1.用户收到装箱校验器时,应先检查木箱是否完整;如有损伤;应立即查明原因并与本公司接洽。 2.开箱后拆除衬垫物,检查校验器外观是否完好,说明书、出场合格证是否齐全,如有短缺,应立即通知我公司。 3.校验器应储藏在室内,其环境温度为+5~35℃,相对湿度不大于80%,室内空气不应含有腐蚀性有害杂质。 4.校验器备件:6MPa有橡胶密封垫5个,M14×1.5接头1个; 60MPa有橡胶密封垫5个,M14×1.5接头1个。 五、手动压力表校验器点: 1.不锈钢及高铬锻造工艺组件,防腐防锈. 2.活塞式造压原理,造压省力. 3.控压精度高,升压平稳. 4.微调范围宽,稳定性高. 六、手动压力表校验器技术指标: 1.造压范围:压力范围:-0.088~6MPa 0~6MPa 0~10MPa 0~20MPa 0~30MPa 0~50MPa 0~60MPa 2.工作介质:变压器油 3.输出接口:M20×1.5(二个或三个) 4.外形尺寸:450mm×300mm×200mm 5.重 量:12Kg 七.手动压力表校验器安装与使用 1.校验器应放在便于操作的工作台上,必须保持水平。 2.校验器的工作环境温度为+20±10℃,周围空气不得含有腐蚀性气体。 3.校验器不得受震动;工作台上需铺上橡皮垫。 4.使用前,先用汽油清洗校验器管路,然后将传压介质注满油杯。旋转手摇螺杆的手轮,检查油路是否畅通;若无问题,即可安装上精密压力表和被校验压力表。 5.手动压力表校验器操作步骤: 检验压力表时: ⑴ 打开油杯阀②,左旋手轮,使手摇泵的气缸充满油液。 ⑵ 关闭油杯阀②,打开阀③,再右旋手轮,压缩油液,使油压作用于压力表,根据两只表的指示值即可进行检验。
|
