便携式电动压力校验仪详细资料:

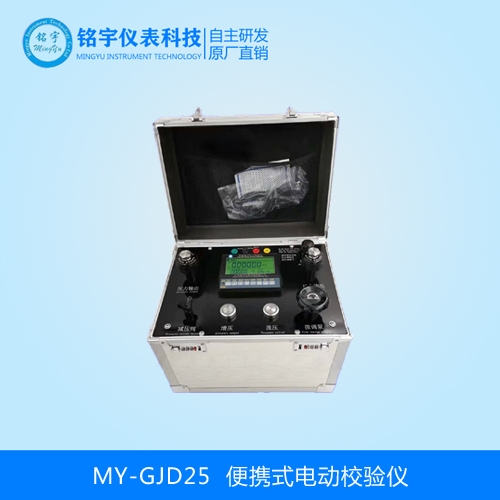

MY-GJD25便携式电动校验仪(以下简称电动压力校验台)自备电动压力源,内置*电动压力泵,采用电磁阀分组式调节压力。该电动校验台外形美观、结构精巧、操作简单,是校检压力变送器、差压变送器、弹簧管式普通(精密)压力表、压力真空表、压力检制器的理想标准器。 1、便携式电动校验仪为多功能型仪表,在测量压力的同时,可测量: ± 25mADC 电流或±50VDC 电压,压力开关测试并且自动记录压力开关值,具有24VD输出,可作为4 -20mA 两线制变送器供电电源,具有大值小值记录功能。 2 、采用24位高性能A/D转换器配合高性能的微处理器对仪表的各项性能及技术指标作连续修正,保证仪表长时间内宽温度范围内使用而不影响仪表的精度。 3,功耗低,电池采用进口高能量锂电池, 采用铝合金机壳配硅橡胶保护套,外形美观,坚固耐用、抗干扰能力强。 4 、智能充电,具有电池过充电、欠电压自动关机及自动保护功能。微功耗的关机保护功能,保护仪表在长期不使用时, 电池能量不受损, 保证电池的长寿命使用, 5 、仪表量程功能丰富, 一表多用。 6 、采用薄膜面板及进口轻触开关,款式新颖,按键寿命长。 7 、背光LCD 多路显示, 功耗低、寿命长。 8 、压力、电流和电压数字校准不用任何硬件调整,可直接在面板上操作调校零点和满量程。 9 、内置六位高精度直流数字电压、电流表。 1 0 、具有R S - 2 3 2 或RS-485接口,可与上位机进行通信, 传递实时测量数据给检走软件,可进行数据记录、自动生成表格、自动进行误差计算、检定数据可存储打印。可检定压力变送器、指针式压力表、压力开关(压力控制器) 等。 便携式电动压力校验仪点: 1 . 电动动加减压,快捷省力。 2. 双输出接口,可同时检定两块仪表,省时省力。 4. 压力、电流和电压测量均采用数字校准。 5.双排六位双排点阵字符显示,上排显示压力、下排显示4-20mA自带电源。 6.两种供电方式:AC220V和内置可充电镍氢电池,便于现场使用。可带RS232/485接口可联机进行数据处理(选配)。 7.本加压系统采用*空压机,具用噪音下,加压速度快,使用寿命长等点。 8.前面板安装调压按钮,可达-0~3MPa,并带有加压按钮、减压按钮,泄压按钮,手动微调。 9.电动真空发生达95%。压力发生器零部件精细研磨,气密性好,符合IP54密封标准。 10 .通过面板按钮操作,可适时对仪表的压力值进行调节。 11.金属外壳,抗干扰性强,牢固耐冲击。 12.积式微调,容易实现任意压力点检测。 便携式电动压力校验仪主要指标: 1 .压力量程:-0.095-600KPA,-0.095-1.0Mpa,-0.095-1.6Mpa,-0.095-2.5Mpa0~2.5mpa各档(可定制度0~6Mpa各档)。 1 、压力量程: -0.1~60MPa(量程选择见附表)也可选配多只智能数字压力模块,数量及量程不限,自动识别使用方便(模块选择见附表)可选表压、压或者差压测量,与手操泵或压力校验器联用可以校验压力变送器、弹簧管式压力表、压力开关等 2 、分辨率: 压力: Min O.01Pa(量程不同,分辨率亦不同) 电流: O.1μ A 电压: O.lmV 3 、电流测量范围: 士25.0000 mA,电压测量范围:士50.0000 V 4 、直流电源输出: 24VDC土10%,大负载电流50mA 5 、准确度: 压力: O.05%F•S 0.02%F•S 电压、电流:士(0.01%R.D+0.005%F•S) 6 、温度范围: 0-50°C 7 、直流工作时间:≥80 小时,视工作情况而定 8 、显示: 5位或6位可选 9 、相对湿度:≤80%RH 10 、过载能力: 为量程上限的1.2-1.5倍 11 、外形尺寸:130mmX105mm 12 、重量: 1000g 附:量程选择(殊量程可订做) 量程 | 准确度(F•S) | 量程 | 准确度(F•S) | -100~100KPa | 0.05% | 0.02% | 0~600KPa | 0.05% | 0.02% | -60~60KPa | 0.05% | 0.02% | 0~1MPa | 0.05% | 0.02% | -25~25KPa | 0.05% | 0.02% | 0~1.6MPa | 0.05% | 0.02% | -10~10KPa | 0.05% | 0.02% | 0~2MPa | 0.05% | 0.02% | -6~6KPa | 0.05% | 0.02% | 0~2.5MPa | 0.05% | 0.02% | -4~4KPa | 0.05% | 0.02% | 0~4MPa | 0.05% | 0.02% | 0~25KPa | 0.05% | 0.02% | 0~6MPa | 0.05% | 0.02% | 0~40KPa | 0.05% | 0.02% | 0~10MPa | 0.05% | 0.02% | 0~60KPa | 0.05% | 0.02% | 0~16MPa | 0.05% | 0.02% | 0~100KPa | 0.05% | 0.02% | 0~25MPa | 0.05% | 0.02% | 0~160KPa | 0.05% | 0.02% | 0~35MPa | 0.05% | 0.02% | 0~250KPa | 0.05% | 0.02% | 0~40MPa | 0.05% | 0.02% | 0~400KPa | 0.05% | 0.02% | 0~60MPa | 0.05% | 0.02% |
智能数字压力模块选型表(殊量程可以订做) 型号 | 量程 | 准确度 | 型号 | 量程 | 准确度 | DPM01 | -100~0KPa | 0.05% F•S 0.02% F•S | DPM15 | 0~600KPa | 0.05% F•S 0.02% F•S | DPM02 | -100~100KPa | DPM16 | 0~1MPa | DPM03 | -60~60KPa | DPM17 | 0~1.6MPa | DPM04 | -25~25KPa | DPM18 | 0~2MPa | DPM05 | -10~10KPa | DPM19 | 0~2.5MPa | DPM06 | -6~6KPa | DPM20 | 0~4MPa | DPM07 | -4~4KPa | DPM21 | 0~6MPa | DPM08 | 0~25KPa | DPM22 | 0~10MPa | DPM09 | 0~40KPa | DPM23 | 0~16MPa | DPM10 | 0~60KPa | DPM24 | 0~20MPa | DPM11 | 0~100KPa | DPM25 | 0~25MPa | DPM12 | 0~160KPa | DPM26 | 0~30MPa | DPM13 | 0~250KPa | DPM27 | 0~40MPa | DPM14 | 0~400KPa | DPM28 | 0~60MPa |
|
