多通道无纸记录仪详细资料:

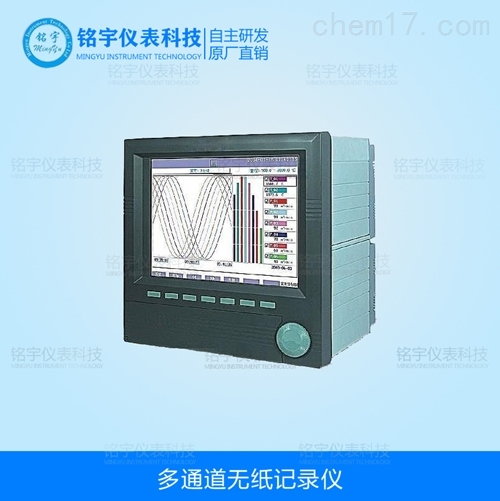

MY-5000R多通道无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能,在各行各业中获得了其广泛的应用。本产品吸纳了各种国内外无纸记录仪的优点,应用的显示技术、微电子技术、数据存储和通讯技术,是一款功能齐全、操作方便、可靠、高性价比的产品。 多通道无纸记录仪可以接收多种类型的直流电流、电压和电阻信号,实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。 多通道无纸记录仪主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成: 1可配备不同类型的智能通道板,根据应用要求选择。 2内置大容量FLASH,可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M字节,8通道时若20秒记录一次可记录865天,z快0.1秒记录一次所有通道的数据。 3数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面 4追忆曲线读数光标功能。 5测量、显示基本误差:±0.2% F·S 6可组态12点报警功能。 7可组态8点变送输出,光电隔离,误差小于±0.2% F·S 电流输出(4~20)mA, (0~10) mA, (0~20) mA可选。 电压输出(0~5)V, (1~5) V可选。 出厂默认设定为(4~20)mA, 其他类型订货时注明。 多通道无纸记录仪功能点 本产品显示信息量大、界面友好、操作简单,下面是主要功能点: 1无笔、无纸记录,日常维护工作量非常小,运行费用低; 2 采用高亮度单色或彩色TFT液晶屏,CCFL背光、画面清晰; 3采用ARM微处理器,可同时实现16路信号采集、记录、显示和报警; 4采用64MB 大容量的FLASH 闪存芯片存贮历史数据,掉电*丢失数据; 5 全隔离输入,可同时输入多种信号,无需更换模块,通过软件组态即可; 6显示工程量数据的数值范围更宽,可显示5 位数值:-9999~19999; 7可以组态、显示工程位号,工程单位,有流量累积; 8具有闪动报警显示,同时指示各路通道的下下限、下限、上限、上上限报警;12 路继电器报警输出; 9可组态8点变送输出,光电隔离,误差小于±0.2% F·S; 10显示精度高,基本误差为±0.2% F·S; 11温压补偿,支持补偿信号输入、常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽、压力补偿等常用补偿模型; 12内置GB2312汉字库,使用全拼输入法输入; 13支持外接微型打印机,手动打印数据、曲线,自动定时打印数据,满足用户现场打印的需求; 14配备标准USB 接口。历史数据转存快捷方便; 15 标准串行通讯接口,带光偶隔离的RS485和 RS232C; 16支持标准ModBus RTU 通讯协议(选配功能),除支持本公司数据管理软件外,还支持MCGS、组态等流行组态软件; 17采用新型开关电源,能在交流电源AC 85V~265V宽电压范围内正常工作; 18提供变送器DC 24V隔离配电; 19全铝密封外壳,通过EMCIII级,保证仪表在恶劣的环境中正常工作。 |
